Nei settori della stampa di imballaggi, scatole di carta, scatole di colori e fustellatura, la precisione e l'efficienza della fustellatura influiscono direttamente sulla qualità della successiva produzione di fustellatura. Poiché la domanda del mercato di prodotti di imballaggio strutturati complessi e in piccoli lotti continua ad aumentare, il metodo tradizionale di fare affidamento sul lavoro manuale per completare processi come piegatura, marcatura e taglio si trova gradualmente ad affrontare problemi quali bassa efficienza, alti costi di manodopera e precisione di lavorazione instabile.
I. Cos'è l'ABM-832B1?
L'ABM-832B1 è una macchina piegatrice automatica multifunzionale sviluppata per l'industria della fustellatura. Viene utilizzato principalmente per l'alimentazione, la piegatura, la marcatura, il taglio e la relativa lavorazione automatica dei materiali dello stampo in base ai documenti di progettazione.
Rispetto al funzionamento manuale tradizionale, questa apparecchiatura può integrare più processi di fustellatura in un'unica macchina, riducendo gli errori causati da misurazioni, posizionamento ed elaborazione manuali ripetuti.
L'attrezzatura supporta altezze della lama da 8 a 32 mm e può ospitare lame di diversi spessori, come 0,45 mm, 0,53 mm, 0,71 mm e 1,05 mm. I parametri di lavorazione possono essere impostati tramite software per soddisfare al meglio le esigenze di lavorazione dei diversi prodotti di fustellatura.
II. Integrazione multifunzionale: una macchina completa più procedure di elaborazione.

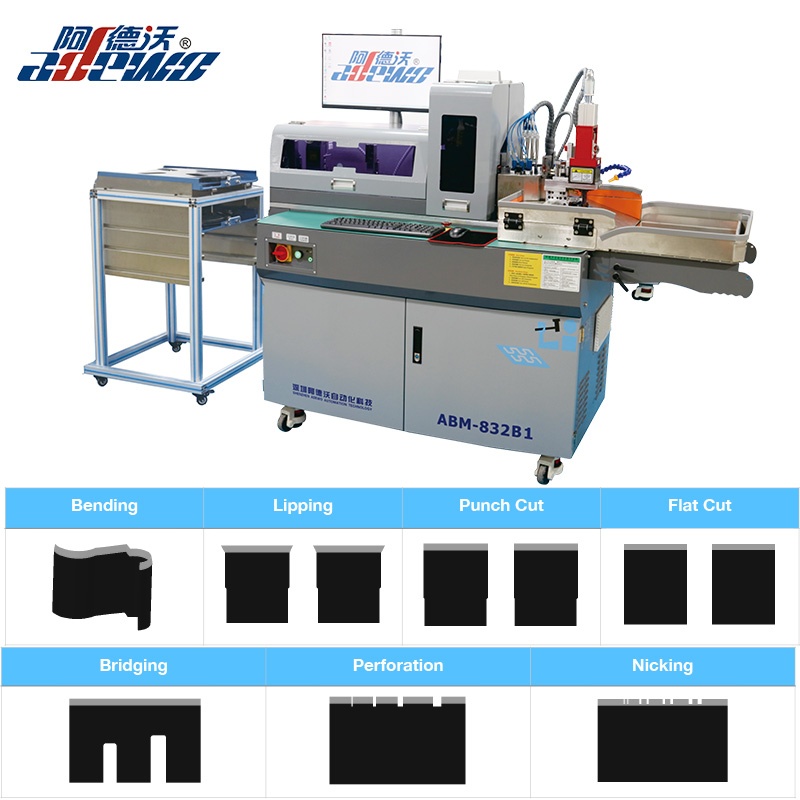

Le funzioni di base dell'apparecchiatura includono:
Piegatura, scheggiatura, smussatura, fustellatura senza soluzione di continuità (taglio tramite stampo), collegamento a ponte, taglio piatto, foro/perforazione (opzionale)
Utilizzando una combinazione multifunzionale di matrici di punzonatura, è possibile selezionare metodi di lavorazione appropriati in base alle diverse strutture delle matrici, riducendo le variazioni di processo tra le diverse apparecchiature. La progettazione integrata delle funzioni di piegatura e cesoiatura non solo migliora l'efficienza della lavorazione, ma riduce anche i rischi per la sicurezza durante il funzionamento manuale.
III. Alimentazione ad alta precisione per soddisfare le esigenze di complesse lavorazioni di fustellaturaPer la produzione di fustellatura, la precisione di alimentazione è un fattore cruciale che influisce sulla qualità della lavorazione finale.

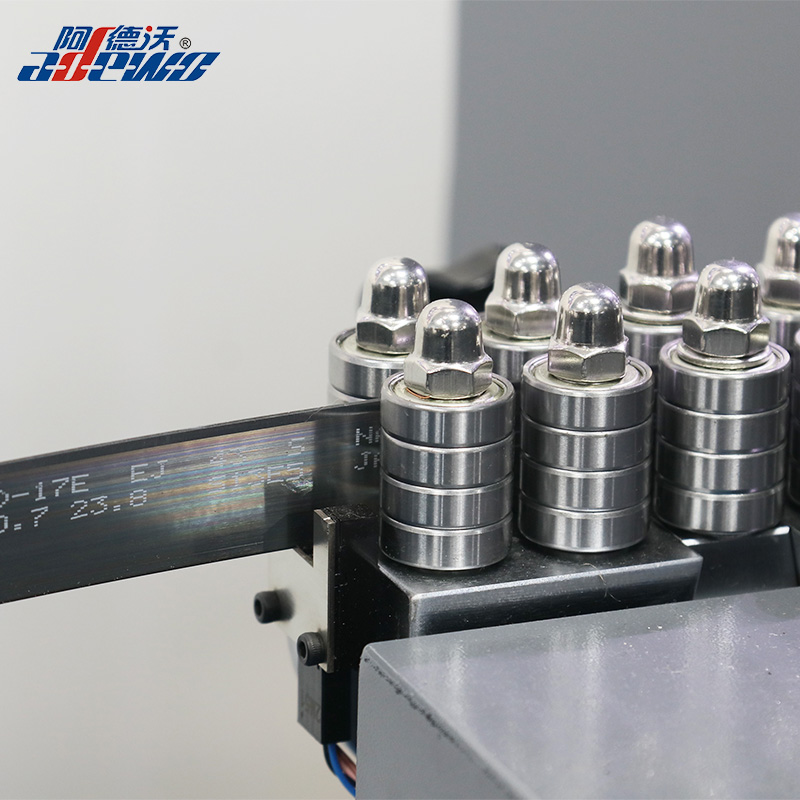

L'ABM-832B1 utilizza un sistema di alimentazione automatico con una precisione di alimentazione di ±0,03 mm, una dimensione di piegatura minima di 1,5 mm nella parte anteriore e una dimensione di piegatura minima di 1,0 mm nella parte posteriore.
Nel frattempo, l'apparecchiatura supporta più dimensioni di punto, con la dimensione del punto più piccola che raggiunge 0,2 mm. La larghezza e la profondità del punto possono essere impostate tramite software. Ciò significa che quando si ha a che fare con linee complesse, strutture complesse e stampi di fustellatura di varie dimensioni, la lavorazione può essere controllata tramite parametri digitali, riducendo le deviazioni dimensionali causate dall'operazione manuale.IV. Il supporto diretto per i file DXF e DWG semplifica il processo di realizzazione degli stampi di fustellatura. La moderna produzione di fustellatura fa sempre più affidamento sulla progettazione digitale.
L'ABM-832B1 supporta i formati di file DXF e DWG, consentendone l'integrazione con i comuni flussi di lavoro di progettazione di fustellatura.
Il flusso di lavoro di base può essere riassunto come segue:
File di progettazione → Importa dati di lavorazione → Impostazioni dei parametri del software → Alimentazione automatica → Piegatura/marcatura/taglio automatica → Lavorazione completa di fustellatura
I metodi di elaborazione digitale possono ridurre attività ripetitive come la misurazione, la marcatura e il posizionamento manuali tradizionali, consentendo alla fustellatura di passare gradualmente dalle operazioni manuali basate sull’esperienza alla produzione standardizzata e automatizzata.
V. Stampo indipendente dil design fa la manutenzioneenance e sostituzioneenon moè conveniente.

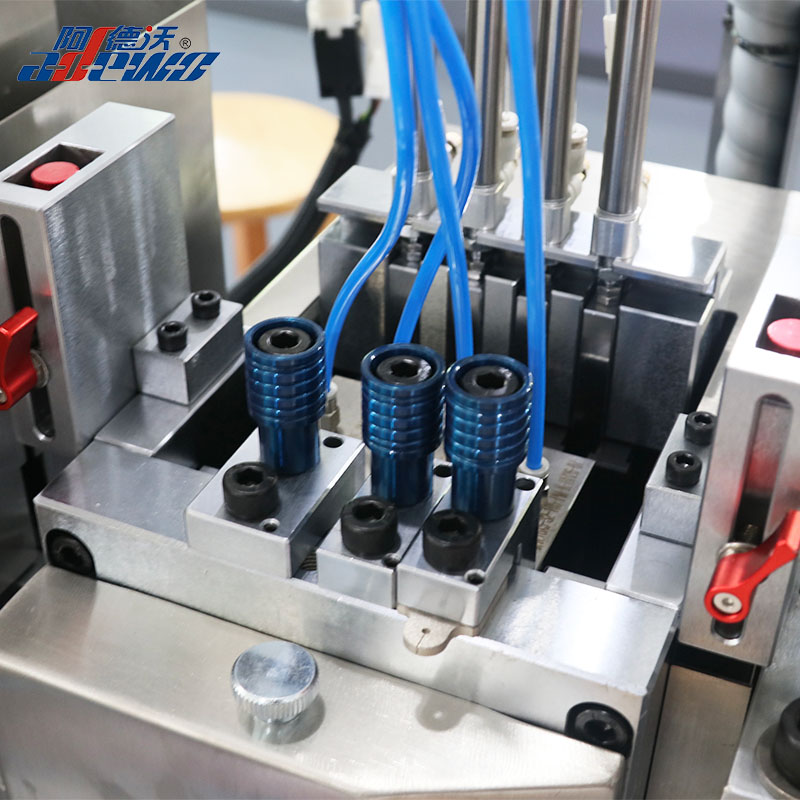

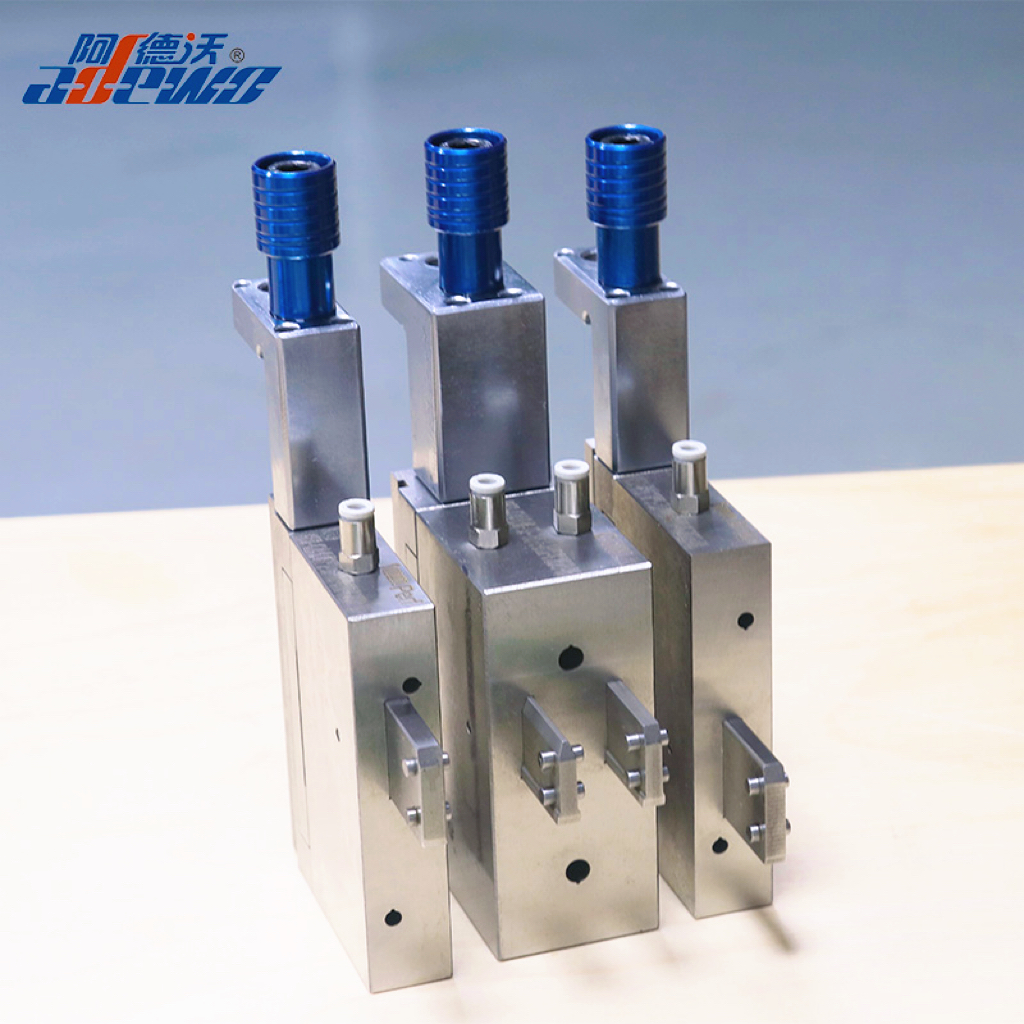

In termini di struttura dell'attrezzatura, l'ABM-832B1 adotta un design dello stampo indipendente e diversi strumenti di lavorazione possono essere sostituiti in base alle esigenze di produzione.

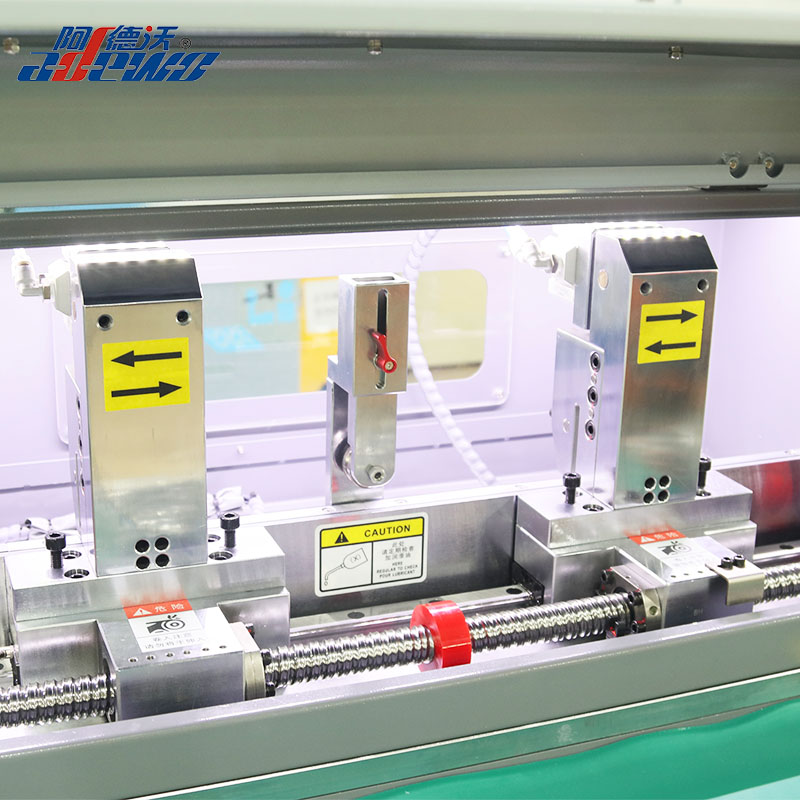

Nel frattempo, l'attrezzatura è dotata di un servomotore Panasonic e, con i doppi morsetti e la struttura di alimentazione continua della guida a vite, può ottenere un'elaborazione continua più stabile.
Per i produttori di fustellature, la struttura indipendente degli utensili non solo facilita la manutenzione quotidiana, ma consente anche una rapida regolazione degli utensili di lavorazione in base alle diverse esigenze del prodotto.
VI. Design miniaturizzato, prodotto equilibranteefficienza ionica e spazioutilizzo
Per le fustellatrici e le aziende di imballaggio di piccole e medie dimensioni, anche la superficie occupata dalle attrezzature è un fattore importante da considerare al momento dell'acquisto.
Le dimensioni complessive dell'ABM-832B1 sono approssimativamente:
2600 × 750 × 1600 mm (lunghezza × larghezza × altezza)
La macchina pesa circa 480 kg e mantiene un layout relativamente compatto pur integrando molteplici funzioni di lavorazione, che possono aiutare le aziende a ridurre lo spazio occupato in produzione.
Per le aziende che hanno bisogno di migliorare le proprie capacità di fustellatura in uno spazio limitato in fabbrica, questo design "miniaturizzato + multifunzionale" ha un certo valore pratico. Parametri importanti: Altezza coltello 8-32
Spessore lama 1, 1,5, 2, 3 pt
Il raggio di curvatura minimo nella parte anteriore è 1,5, il raggio di curvatura minimo nella parte posteriore è 1,0, la precisione di alimentazione è 0,03 e la planarità di piegatura è ±0,2.
Funzioni di base: piegatura, ponte, punzonatura senza soluzione di continuità, taglio piatto, taglio a becco, punteggiatura. Accessori opzionali: denti del punzone e punzonatrice.
| Spessore filetto opzionale | 0,45,0,53,0,71,1,05 mm |
| Altezza della regola supportata | 8-32 mm |
| anteriore minimo Dimensione di piegatura | 1,5 mm |
| Indietro Min. Dimensione di piegatura | 1,0 mm |
| Precisione nell'alimentazione | ±0,03 mm |
| Planarità alla flessione | 0,2 mm |
| Funzioni di base | Piegatura, intaccatura, taglio con stampo, limatura, collegamento a ponte, taglio piatto |
| Funzioni opzionali | Perforazione, Foro |
VII. Le apparecchiature di fustellatura automatizzata stanno diventando una direzione importante per il miglioramento dell'efficienza nel settore.
Come l'industria dell'imballaggiosi muove verso la personalizzazione, i piccoli lotti, la varietà e la consegna rapida, il modello di produzione tradizionale che si basa sulla fustellatura manuale si trova ad affrontare crescenti pressioni in termini di efficienza.
Il valore delle apparecchiature di piegatura automatica non sta solo nel "sostituire il lavoro manuale", ma, cosa ancora più importante, nel rendere il processo di produzione degli stampi più stabile e controllabile attraverso file digitali, alimentazione automatica e parametri di lavorazione standardizzati.
L'ABM-832B1 integra molteplici funzioni come piegatura, intaccatura, taglio, collegamento e piedino premistoffa, oltre a una precisione di alimentazione di ±0,03 mm e supporto per file DXF e DWG, fornendo ai produttori di fustellature una soluzione di elaborazione automatizzata più compatta ed efficiente.
Per le aziendecercando di ridurre la dipendenza dal lavoro manuale, migliorare l'efficienza nella produzione degli stampi e promuovere ulteriormente l'automazione della produzione, questo tipo di attrezzatura di piegatura automatica multifunzionale diventerà un'opzione importante per migliorare la capacità produttiva.
