Cos'è un ponte nella realizzazione di stampi?
Nella produzione di fustelle tagliate al laser, dopo che la fustella è stata tagliata, l'intera struttura deve rimanere collegata e mantenere una resistenza sufficiente per l'assemblaggio e la produzione.
Vengono chiamati i punti di collegamento tra le diverse sezioni della fustellaPonte.
Un ponte adeguatamente progettato aiuta a mantenere la stabilità complessiva della fustella e garantisce che i filetti di taglio e di cordonatura rimangano nelle posizioni corrette durante il funzionamento.
Principali funzioni dei ponti nelle filiere in acciaio
1. Mantenere la forza e l'integrità della fustella
Durante il taglio laser della fustella vengono create numerose linee di taglio e aperture.
Senza un'adeguata progettazione del ponte, la fustella potrebbe separarsi in diverse sezioni, rendendo difficile l'assemblaggio e la movimentazione.
I ponti aiutano:Mantieni la fustella come un'unica struttura completa
2. Mantieni le regole d'acciaio nella posizione corretta
I ponti aiutano anche a mantenere la posizione di:
Regole di taglio
Regole di cordonatura
Ciò impedisce ai filetti di spostarsi a causa di forze esterne durante le operazioni di assemblaggio della fustella e di fustellatura.
Tipi di ponti in base alla larghezza
La larghezza del ponte viene solitamente selezionata in base all'applicazione della fustella e al materiale da taglio.
①Grande ponte
Larghezza: 6–10 mm
I ponti di grandi dimensioni sono comunemente usati per:
②Ponte medio
Larghezza: 2–5 mm
I ponti medi sono comunemente usati per:
③Piccolo ponte
Larghezza: inferiore a 2 mm
I piccoli ponti vengono utilizzati per:
Linee di taglio/cordonatura corte
Come vengono realizzati i ponti nella produzione di stampi?
Dopo aver compreso l’importanza dei ponti, molti produttori di stampi potrebbero chiedersi:
Quali attrezzature possono essere utilizzate per realizzare ponti con matrici in acciaio?
Tradizionalmente, i ponti venivano realizzati con la macchina manuale per ponti (intaglio manuale).
Tuttavia, con lo sviluppo della tecnologia di automazione, le moderne macchine piegatubi automatiche possono completare la lavorazione dei ponti in modo più efficiente e accurato.
Esistono principalmente tre metodi comuni per la realizzazione di ponti:

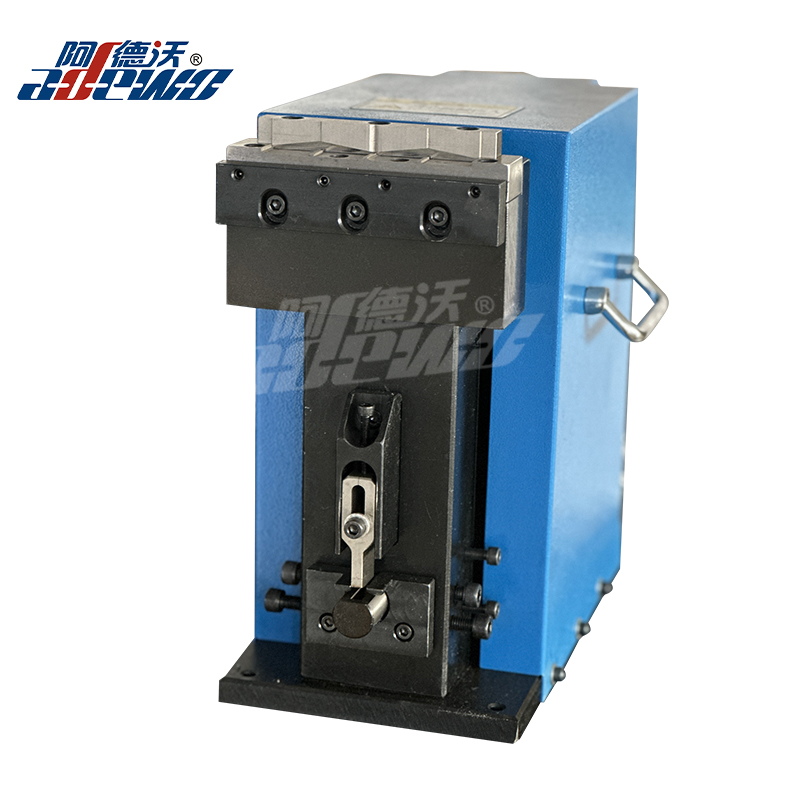

Una macchina a ponte manuale è uno degli strumenti tradizionali utilizzati nella realizzazione di stampi.
L'operatore posiziona manualmente la riga in acciaio e preme lo strumento a ponte per creare la connessione richiesta.
Vantaggi:
✔ Basso costo di investimento
✔ Adatto per lavorazioni occasionali a ponte
Limitazioni:
Tuttavia, la realizzazione manuale dei ponti dipende fortemente dall'esperienza dell'operatore.
Le sfide includono:
È più adatto per la produzione di piccoli volumi o per applicazioni con stampi semplici.
2. Macchina a ponte pneumatica
Una macchina a ponte pneumatica utilizza aria compressa per creare ponti su righe in acciaio.
Rispetto agli strumenti manuali, fornisce un'elaborazione più forte e più stabile.
Vantaggi:
✔ Pressione più costante
✔ Ridotto sforzo dell'operatore
✔ Adatto per lavorazioni ripetute di ponti
Le macchine a ponte pneumatiche sono comunemente utilizzate nelle officine di produzione di stampi che richiedono una maggiore efficienza rispetto alla lavorazione manuale.
Limitazioni:

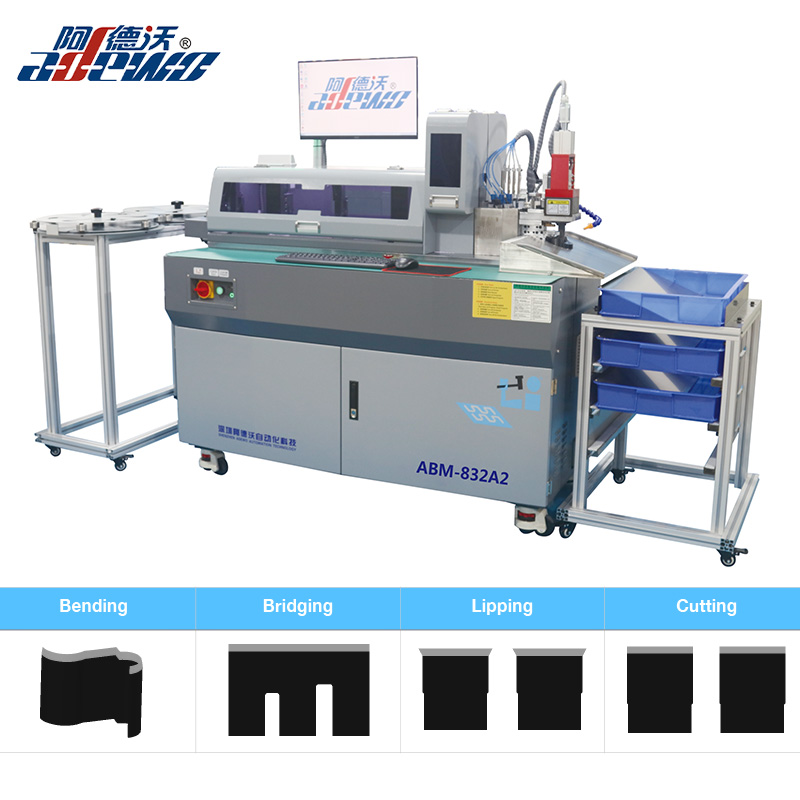

3. Piegatrice automatica per regole con funzione ponte
Le moderne macchine piegatubi automatiche integrano la lavorazione a ponte nel flusso di lavoro di produzione automatico.
La macchina può elaborare:
Altre funzioni speciali
secondo il disegno dello stampo.
Vantaggi della realizzazione di ponti con una macchina piegatubi automatica
1. Maggiore precisione
La macchina elabora automaticamente le posizioni dei ponti in base ai dati di progettazione.
Vantaggi:
✔ Posizione precisa del ponte
✔ Dimensioni del ponte coerenti
✔ Qualità della fustella migliorata
2. Maggiore efficienza produttiva
Invece di spostarsi tra macchine diverse, gli operatori possono completare più processi su una macchina.
Ciò riduce:
3. Molteplici funzioni in una macchina
Rispetto alle tradizionali macchine a ponte, le moderne piegatrici automatiche possono combinare più operazioni:
Ciò fornisce una soluzione più completa per la moderna produzione di stampi.
Perché sempre più produttori di stampi scelgono le macchine piegatubi automatiche?
Poiché i progetti di imballaggio diventano più complessi e i clienti richiedono consegne più rapide, i produttori di stampi necessitano di attrezzature in grado di migliorare sia l’efficienza che la qualità.
Una piegatrice automatica dei filetti non solo realizza ponti, ma fornisce anche una soluzione completa per la lavorazione dei filetti in acciaio.
Per le aziende che desiderano migliorare la propria capacità di produzione di stampi, l'automazione sta diventando un passo importante verso:
