Cos'è la brocciatura nella realizzazione di stampi?

La brocciatura è un processo di rettifica di precisione utilizzato nella produzione di stampi per righelli in acciaio.

Sul lato interno della riga in acciaio viene creata una piccola scanalatura in rilievo dove è richiesta la piegatura.

Ciò riduce le interferenze nelle intersezioni dei filetti, previene la perdita di altezza dopo la piegatura ad angolo acuto e garantisce un adattamento accurato dei filetti e prestazioni di taglio stabili.

Perché è necessaria la brocciatura per le fustelle per i filetti in acciaio?

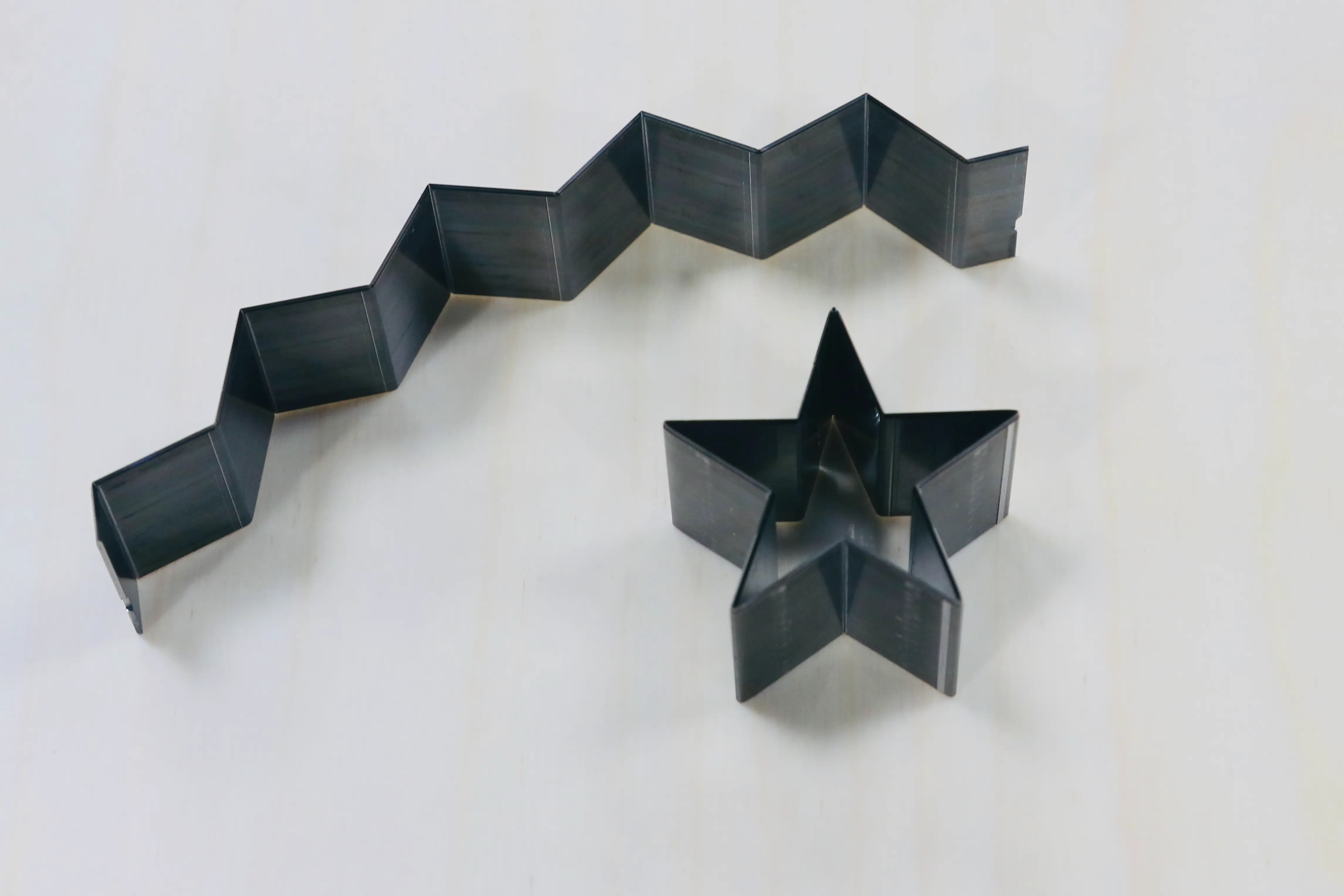

Ad esempio, quando si produce una forma a stella a cinque punte, l'utilizzo della giunzione dei filetti (unendo filetti di acciaio separati) in corrispondenza degli angoli acuti può ridurre la resistenza complessiva della struttura dello stampo.

L'area di giunzione può indebolirsi durante le operazioni di taglio ripetute, compromettendo la durata e la stabilità dello stampo.

Senza la brocciatura, anche l'utilizzo di un singolo regolo d'acciaio per formare spigoli vivi può creare sfide.

Durante la piegatura, il lato interno del righello viene compresso, il che può causare l'arrotondamento dell'angolo acuto.

Di conseguenza, lo stampo finale potrebbe non raggiungere la qualità di formatura ad angolo acuto richiesta.

Con il processo di brocciatura, viene creata una scanalatura in rilievo nell'area di piegatura prima che venga formata la riga in acciaio.

Ciò consente al regolo di piegarsi ad angoli acuti mantenendo l'altezza di taglio originale e la resistenza strutturale.

Perché la brocciatura è importante per la realizzazione di stampi ad alta precisione?

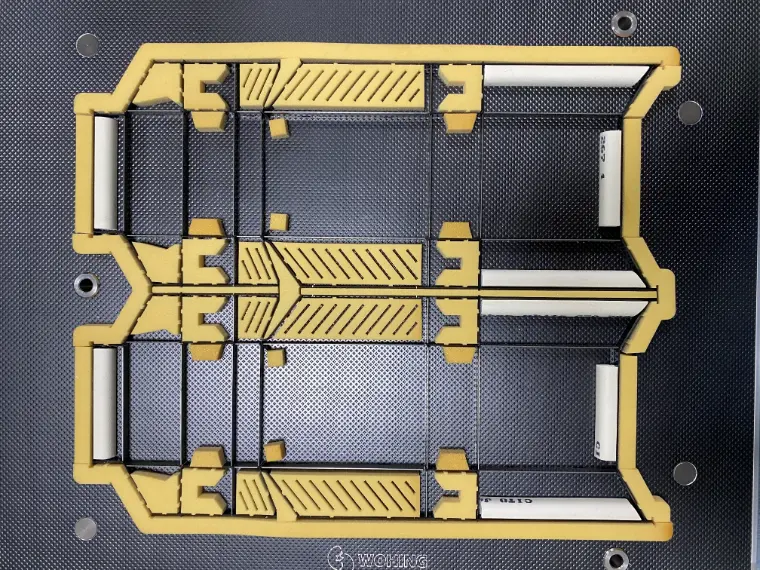

Poiché la domanda di imballaggi premium continua a crescere, soprattutto in settori quali imballaggi di sigarette, imballaggi farmaceutici e scatole di cartone di fascia alta, i produttori richiedono una maggiore precisione per forme complesse e irregolari.

Pertanto, la tecnologia di brocciatura sta diventando sempre più importante nella moderna produzione di stampi in acciaio.

Altre applicazioni della brocciatura nella costruzione di stampi per filetti di acciaio

Oltre a migliorare la formatura degli spigoli vivi, la brocciatura viene utilizzata anche per migliorare la precisione delle intersezioni delle regole in acciaio e migliorare le prestazioni di taglio.

Con la crescente domanda di imballaggi di alta qualità, soprattutto in settori quali gli imballaggi in cartone premium, gli imballaggi farmaceutici e le scatole dalle forme speciali, i requisiti di precisione del taglio e adattamento delle regole sono diventati sempre più severi.

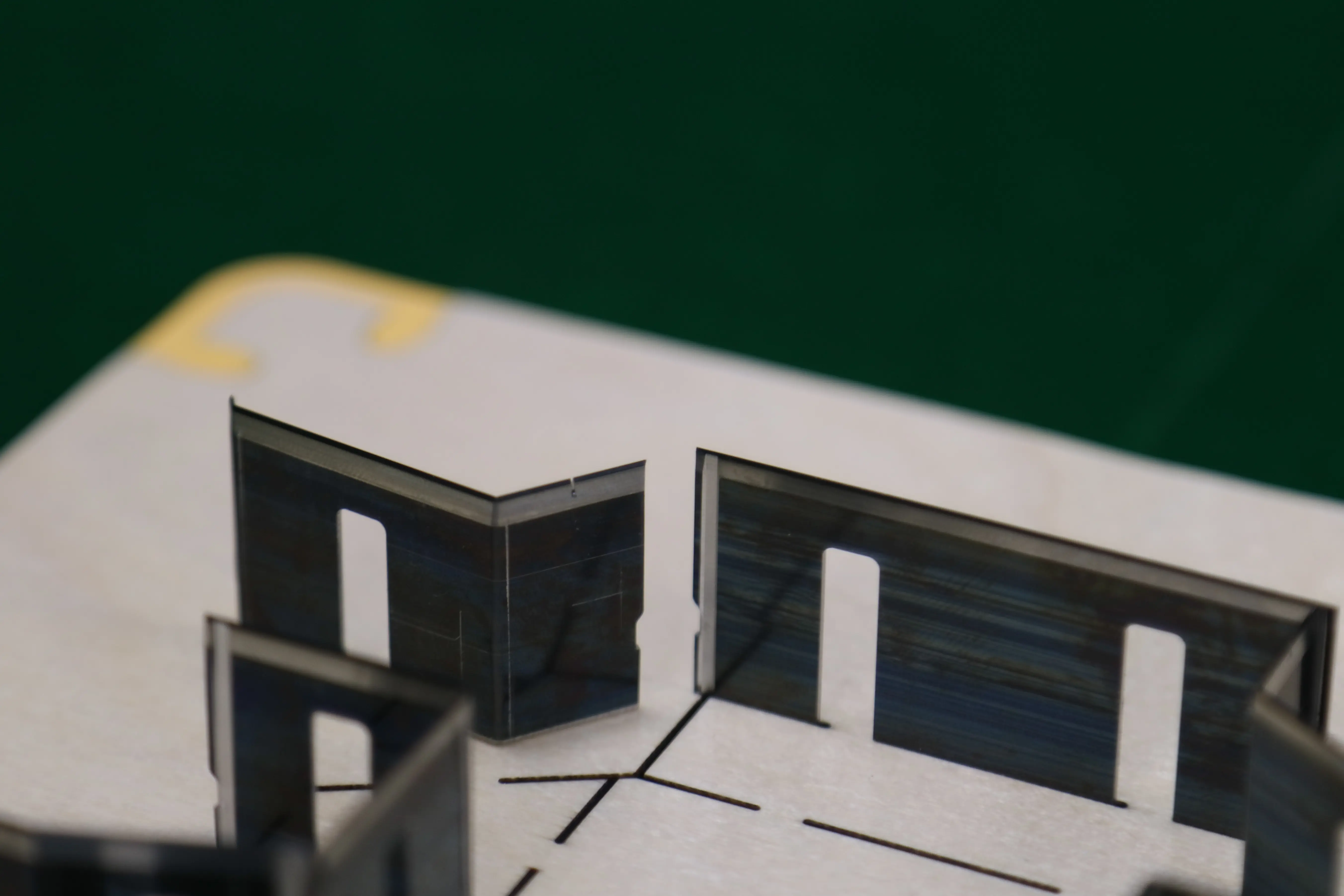

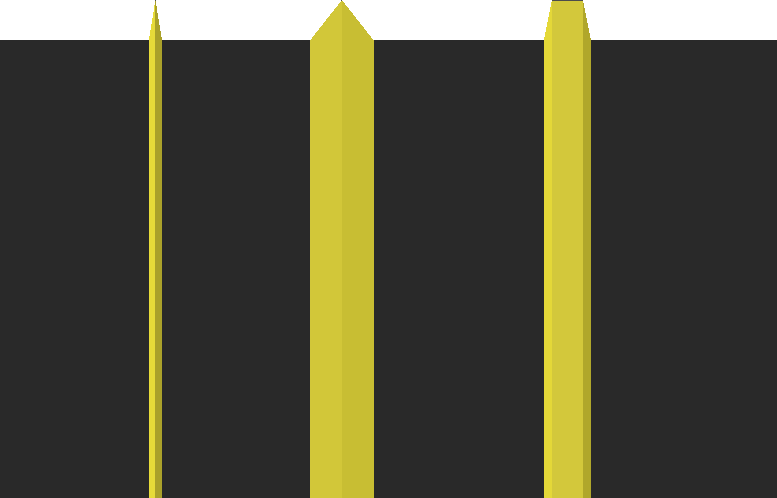

Nei punti di intersezione in cui si incontrano i filetti di acciaio orizzontali e verticali, l'angolo smussato del tagliente può creare un piccolo spazio tra i filetti.

Questo spazio può influire sulla precisione di adattamento dei taglienti e può portare a risultati di taglio incoerenti o a segni sui prodotti finali.

Applicando la brocciatura nell'area di intersezione della riga in acciaio, viene creata una piccola scanalatura in rilievo per ridurre l'interferenza causata dall'angolo smussato del tagliente.

Ciò consente alle regole di acciaio di adattarsi più strettamente e migliora la precisione e la stabilità complessive della struttura dello stampo.

Come viene elaborata la brocciatura nella produzione di stampi per righelli in acciaio?

Tradizionalmente, la brocciatura era un processo manuale che richiedeva operatori esperti per rettificare scanalature di scarico in posizioni specifiche.

Con lo sviluppo della tecnologia di piegatura automatica, la brocciatura può ora essere integrata nel processo di piegatura automatica, migliorando l’efficienza e la consistenza.

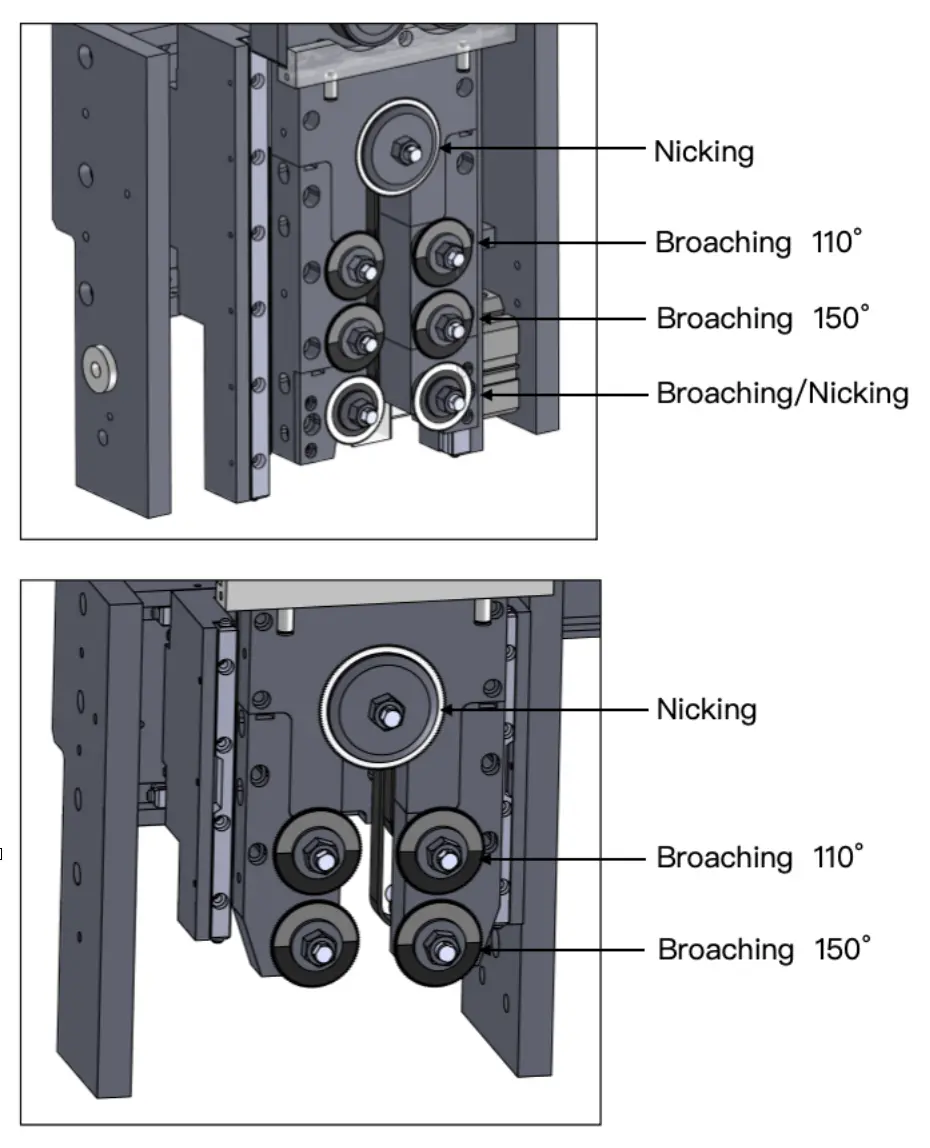

La piegatrice automatica multifunzione ADEWO ABM-832C2 utilizza dischi abrasivi in ​​carburo di tungsteno per elaborare scanalature di brocciatura su righelli in acciaio.

La macchina supporta entrambe le direzioni di brocciatura CW (in senso orario) e CCW (in senso antiorario), garantendo una lavorazione flessibile per diversi angoli di piegatura e design degli stampi.

L'ABM-832C2 può essere equipaggiato con due o tre set di lame per brocciatrice in base alle diverse esigenze applicative.

È possibile selezionare diverse larghezze della lama per ottenere risultati di brocciatura precisi per varie specifiche di righelli di acciaio e condizioni di piegatura.

Grazie al controllo software intelligente, la macchina analizza automaticamente la geometria e gli angoli di piegatura del disegno importato.

In base all'angolo e alla posizione richiesti, il sistema identifica dove è necessaria la brocciatura e seleziona automaticamente la lama per brocciatura appropriata per la lavorazione.
